Reloj solar de analema

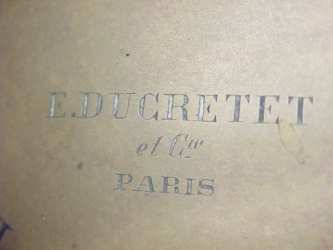

Marca: Ducretet - Origen: Francia - Fecha: 1893

Uso: Determinación de fecha y hora

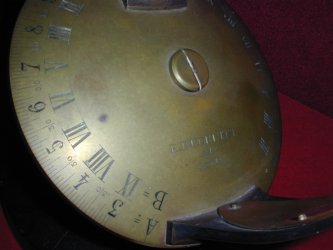

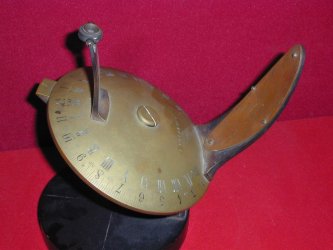

Características: Este modelo de reloj solar esta construído en bronce y latón, posee una base circular dividida en cuatro cuadrantes, sobre esta se encuentra un círculo vertical graduado que dividido en noventa partes sirve para seleccionar la latitud del lugar. El  circulo de latitud es la base de otro disco subdividido en veinticuatro partes que permite determinar las horas y fracciones en coincidencia con un nonio lateral. En forma perpendicular al circulo horario se encuentra una placa con el analema solar donde se indican los meses y días del año, de la misma forma y opuesto al analema se encuentra un pequeña lente convergente. Para leer la hora basta con orientar la base del instrumento según los puntos cardinales y regular el circulo de latitudes según el lugar. Luego girando el círculo horario hasta que el rayo proyectado por la lente se sitúe sobre la línea del analema, podremos leer el día y mes en esa misma placa, y la hora en el círculo horario. Este reloj cuenta además con la particularidad que si trabajamos en sentido inverso, conociendo el día y la hora,  podremos determinar la latitud del lugar moviendo el círculo correspondiente.
