Higrógrafo

Marca:Richard Frers - Origen:Francia - Fecha: fines siglo XIX

Utilidad: Medir y graficar la humedad ambiente

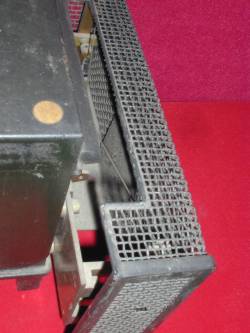

Características: Su funcionamiento esta basado en la variación de largo, en función de la humedad ambiente, de una cuerdilla confeccionada con pelos. Cuando mayor sea la humedad mayor será el estiramiento de la cuerda que permanece tensa merced a un muelle. El centro de la misma se vincula a un sistema de palancas que transmiten el movimiento a un brazo registrador que posee una pluma, tipo cucharita, en su extremo. El registro se efectúa sobre un rodillo que gira sobre su eje gracias a un mecanismo de relojería interna. En este modelo el registro dura una semana, lo mismo que la tinta de su pluma. Se lo utilizo por última vez durante la reapertura del OSJ en 1981. El instrumento lleva en la parte interior lleva el cuño "Brevetes S.G.D.G. RF - París", el Nº serie 27587, Richard Fréres - Constructeurs Brevetes París. El cilindro del mismo lleva el cuño J 8 Jours EChapT  Cylindre.
