Termógrafo

Marca:Richard Frers - Origen:Francia - Fecha: 1890

Utilidad: Medir y graficar la temperatura

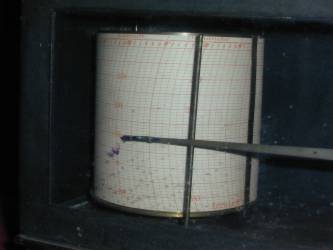

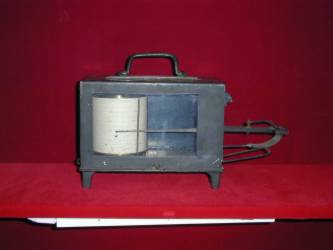

Características: Este instrumento confeccionado en latón y hierro tiene unas dimensiones de  17 x 23,5 x 12,5 cm. Su funcionamiento esta basado en las deformaciones de una medialuna de compuesta por dos diferentes metales, los cuales al variar la temperatura se dilatan en forma diferente modificando el arco de la misma. El movimiento de la medialuna es transmitido por un sistema de palancas a un brazo registrador que posee una pluma, tipo cucharita, en su extremo. El registro se efectúa sobre un rodillo que gira sobre su eje gracias a un mecanismo de relojería interna. En este modelo el registro dura una semana, lo mismo que la tinta de su pluma. Se lo utilizo por ultima vez durante la reapertura del OSJ en 1981. El instrumento lleva en su parte superior una chapa con la leyenda "Thermométre Enregistreur - Breveté S.G.D.G. - Richard Fréres - Constructeurs - 8, Impasse Fessart, 8 - París. En la parte interior lleva el cuño "Brevetes S.G.D.G. RF - París", el Nº serie 4944, Richard Fréres - Constructeurs Brevetes a París . El cilindro del mismo lleva el cuño 8 Jours MT Ovale EChapT Cylindre. Un instrumento como este se encuentra en el Museo virtual del Observatorio Astronómico de Madrid
